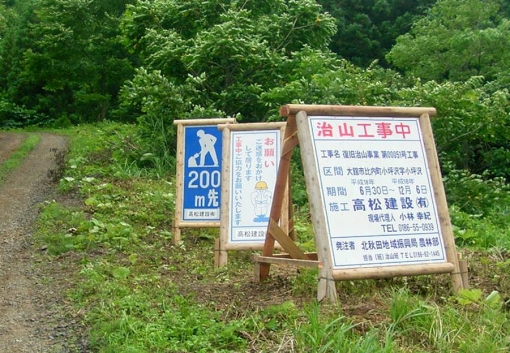

木製工事用看板枠
適用箇所
自立式のため、設置場所を選ばない。

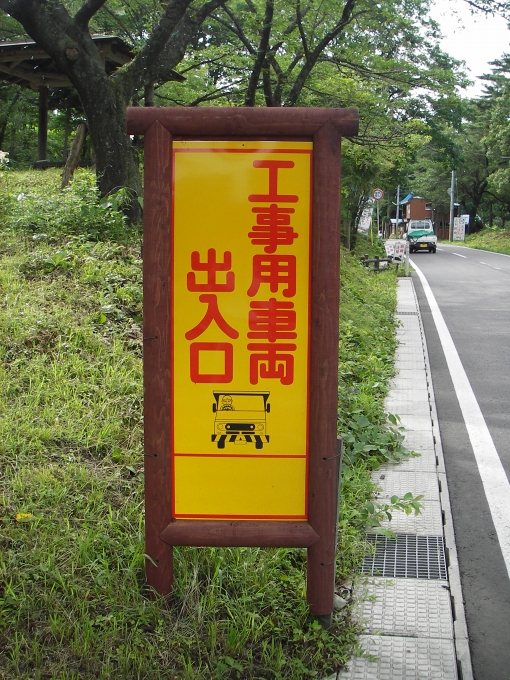

工事用看板枠（半割タイプ-小）

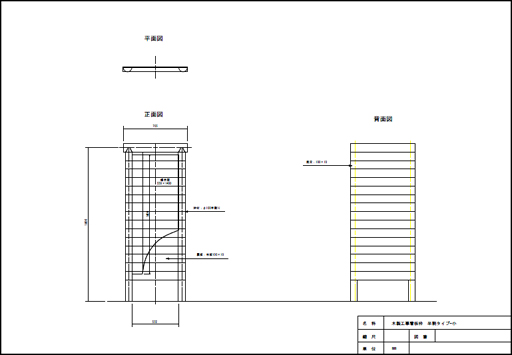

構造図
材料表
1基当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 笠木 | 杉ロータリー加工丸太 | φ80mm半割× 820mm | 1 | 本 | 0.0021 | |
| 縦木 | 〃 | φ80mm半割×1,800mm | 2 | 本 | 0.0090 | |
| 受木 | 〃 | φ80mm半割× 600mm | 1 | 本 | 0.0015 | |
| 裏板 | 杉板材 | 100mm×10mm×680mm | 17 | 枚 | 0.0119 | |
| 合計 | 0.0224m3 | |||||

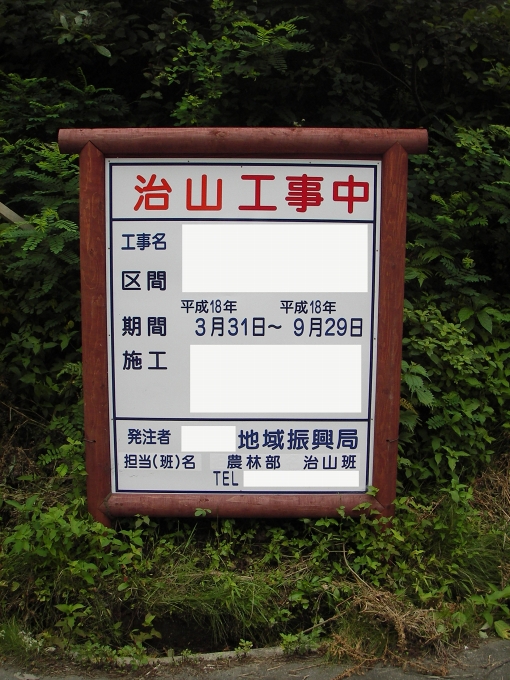

工事用看板枠（半割タイプ-大）

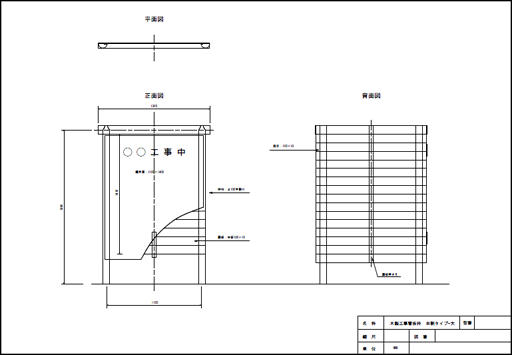

構造図
材料表
1基当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積セキ | 備考 |
|---|---|---|---|---|---|---|
| 笠木 | 杉ロータリー加工丸太 | φ100mm半割×1,450mm | 1 | 本 | 0.0057 | |
| 縦木 | 〃 | φ100mm半割×1,800mm | 2 | 本 | 0.0142 | |
| 受木 | 〃 | φ100mm半割×1,250mm | 1 | 本 | 0.0049 | |
| 裏板 | 杉板材 | 100mm×10mm×1,300mm | 17 | 枚 | 0.0221 | |
| 裏板押さえ | 杉角材 | 40mm×20mm×1,400mm | 1 | 本 | 0.0011 | |
| 合計 | 0.0423m3 | |||||

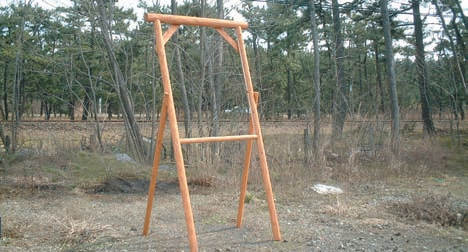

工事用看板枠（丸太タイプ）

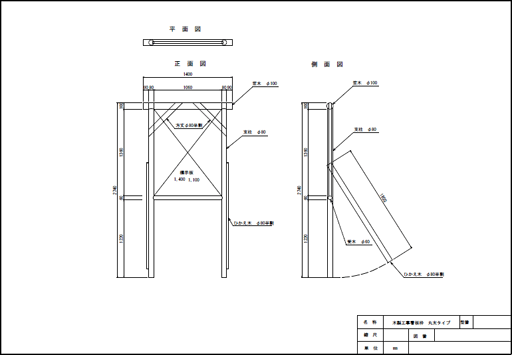

構造図
材料表
1基当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 笠木 | 杉ロータリー加工丸太 | φ100mm×1,400mm | 1 | 本 | 0.0110 | |
| 支柱 | 〃 | φ80mm×2,690mm | 2 | 本 | 0.0270 | |
| 受木 | 〃 | φ60mm×1,140mm | 1 | 本 | 0.0032 | |
| 控え木 | 〃 | φ80mm半割×1,800mm | 2 | 本 | 0.0090 | |
| 方杖 | 〃 | φ80mm半割× 700mm | 2 | 本 | 0.0036 | |
| 合計 | 0.0538m3 | |||||
