木製横断排水溝
適用箇所
遊歩道及び、登山道の導水、排水箇所等。
木製横断排水溝

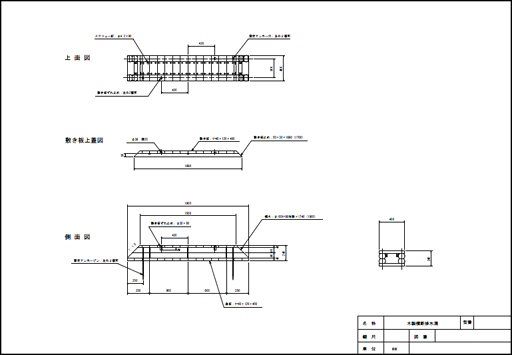

構造図
材料表
1基当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 横木-1 | 杉ロータリー加工丸太 | φ100mm×1,740mm | 2 | 本 | 0.0232 | 幅80mmに太鼓落し |
| 横木-2 | 〃 | φ100mm×1,900mm | 2 | 本 | 0.0254 | 〃 |
| 敷板-1 | 杉板材 | 120mm×40mm×400mm | 12 | 枚 | 0.0228 | |
| 敷板-2 | 〃 | 70mm×40mm×400mm | 2 | 枚 | 0.0022 | |
| 敷板止め | 杉角材 | 55mm×30mm×1,700mm | 2 | 本 | 0.0056 | |
| 敷板ずれ止め | 杉ロータリー加工丸太 | φ30mm×60mm | 2 | 本 | 0.0002 | |
| 底板-1 | 杉板材 | 120mm×40mm×400mm | 14 | 枚 | 0.0266 | |
| 底板-2 | 〃 | 110mm×40mm×400mm | 2 | 枚 | 0.0036 | |
| ボルト | ユニクロメッキ | M10×140mm | 6 | 本 | ナット・座金・ワッシャー含む | |
| スクリュー釘 | 〃 | φ4.2mm×90mm | 116 | 本 | ||
| アンカーピン | φ16mm×500mm | 2 | 本 | |||
| 合計 | 0.1096m3 | |||||
