安全保護工
適用箇所
- 路面からの落差が1.0m以上3.0m未満の箇所で視線誘導しなければ安全が確保できない箇所
- 歩行者の安全を確保しなければならない箇所

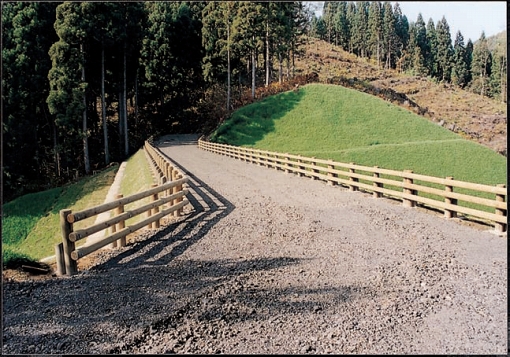

コンクリート基礎タイプ

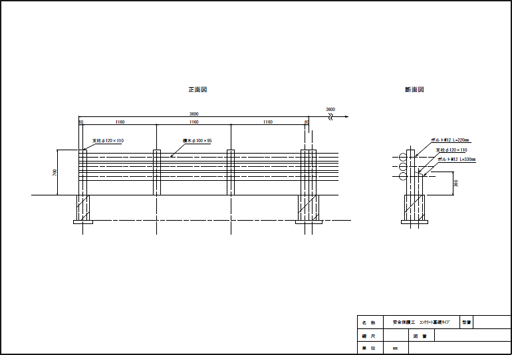

構造図
材料表
材料表（コンクリート基礎タイプ)
3.6m当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 支柱 | 杉ロータリー加工丸太 | φ120mm×Ｈ100mm×1,100mm | 4 | 本 | 0.046 | H=100mmに太鼓落オトし |
| 副支柱 | 〃 | φ120mm×Ｈ100mm× 760mm | 4 | 本 | 0.032 | 〃 |
| 横木 | 〃 | φ100mm×95mm×3,600mm | 3 | 本 | 0.083 | H=95mmに太鼓落オトし |
| ボルト | 亜鉛ドブ漬け | φ12mm×220mm | 8 | 本 | ||
| ボルト | 亜鉛ドブ漬け | φ12mm×330mm | 4 | 本 | ||
| 防腐処理 | 加圧防腐処理 | |||||
| 合計 | 0.161m3 | |||||

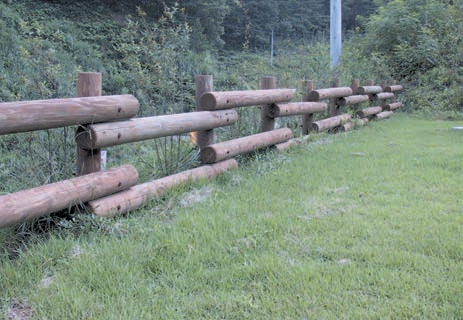

立入防止タイプ

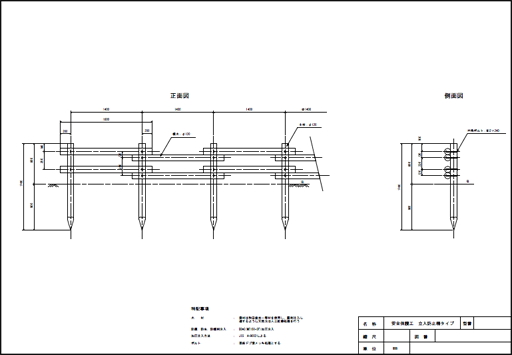

構造図
材料表
材料表（立入防止タイプ)
14m当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 支柱 | 杉ロータリー加工丸太 | φ120mm×1,700mm | 10 | 本 | 0.192 | |
| 横木 | 〃 | φ120mm×1,800mm | 20 | 本 | 0.408 | |
| ボルト | 亜鉛ドブ漬け | φ12mm×220mm | 40 | 本 | ||
| 防腐処理 | 加圧防腐処理 | |||||
| 合計 | 0.600m3 | |||||

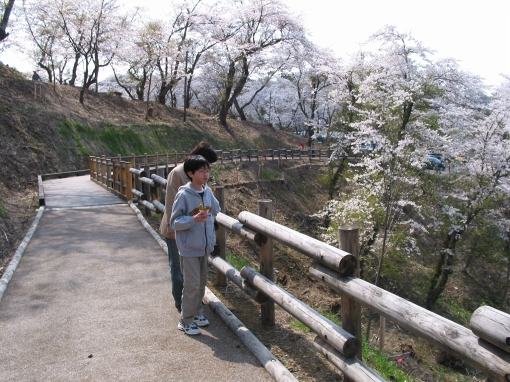

転落防止タイプ

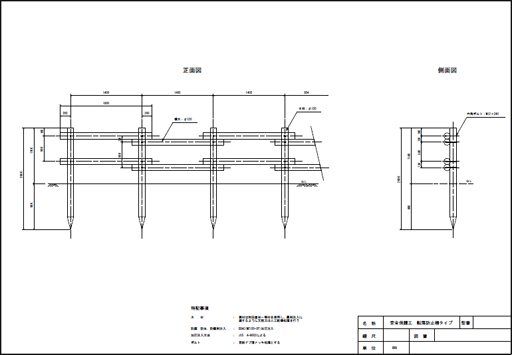

構造図
材料表
材料表（転落防止タイプ)
14m当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 支柱 | 杉ロータリー加工丸太 | φ120mm×2,000mm | 10 | 本 | 0.226 | |
| 横木 | 〃 | φ120mm×1,800mm | 20 | 本 | 0.408 | |
| ボルト | 亜鉛ドブ漬け | φ12mm×220mm | 40 | 本 | ||
| 防腐処理 | 加圧防腐処理 | |||||
| 合計 | 0.634m3 | |||||
