簡易土留工
適用箇所
- 盛土及び切土法尻の押えとする箇所
- フトン籠の代替となる箇所
予防治山事業（河辺町奥出沢地区）

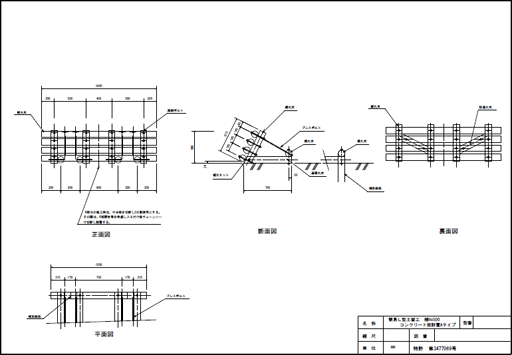

ウッディ柵H-500 Aタイプ
PDF（53KB）

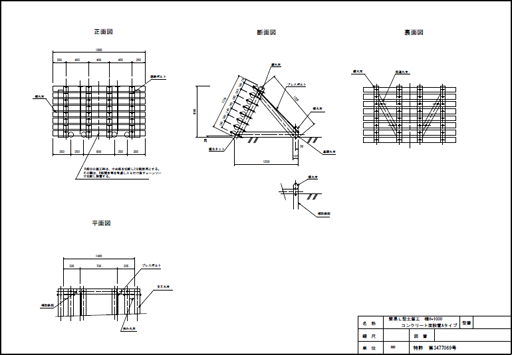

ウッディ柵H-1000 Aタイプ
PDF（74KB）

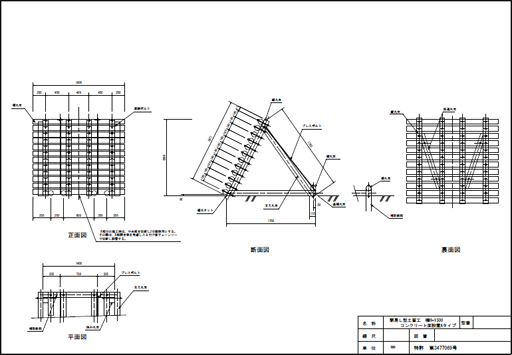

ウッディ柵H-1500 Aタイプ
PDF（101KB）
材料表
ウッディ柵H-500 Aタイプ
| 名称 |
材料品質 |
規格寸法 |
数量 |
単位 |
材積 |
備考 |
| 横丸太-1 |
杉ロータリー加工丸太 |
φ100mm×1,800mm |
4 |
本 |
0.056 |
|
| 横丸太-2 |
〃 |
φ100mm×1,500mm |
1 |
本 |
0.012 |
|
| 基礎丸太 |
〃 |
φ100mm×750mm |
4 |
本 |
0.024 |
|
| 縦丸太 |
〃 |
φ100mm×570mm |
4 |
本 |
0.018 |
|
| 筋違丸太 |
〃 |
φ100mm×520mm |
2 |
本 |
0.008 |
|
| プレスボルト |
|
M12×780mm |
4 |
本 |
|
|
| 連結ボルト |
|
M10×220mm |
28 |
本 |
|
|
| 植生マット |
ヤシマット（木本類種子付） |
|
1.23 |
㎡ |
|
|
| 補助鉄筋 |
異径棒鋼 |
φ16mm×1,100mm |
2 |
本 |
|
|
| 合計 |
|
0.118m3 |
ウッディ柵H-1000 Aタイプ
| 名称 |
材料品質 |
規格寸法 |
数量 |
単位 |
材積 |
備考 |
| 横丸太-1 |
杉ロータリー加工丸太 |
φ100mm×1,800mm |
8 |
本 |
0.113 |
|
| 横丸太-2 |
〃 |
φ100mm×1,400mm |
1 |
本 |
0.011 |
|
| 基礎丸太 |
〃 |
φ100mm×1,250mm |
4 |
本 |
0.039 |
|
| 縦丸太 |
〃 |
φ100mm×1,118mm |
4 |
本 |
0.035 |
|
| 支え丸太 |
〃 |
φ100mm×1,220mm |
2 |
本 |
0.019 |
|
| 挟み丸太 |
〃 |
φ100mm×200mm |
2 |
本 |
0.003 |
|
| 筋違丸太 |
〃 |
φ100mm×920mm |
2 |
本 |
0.014 |
|
| プレスボルト |
|
M14×1,280mm |
2 |
本 |
|
|
| 連結ボルト-1 |
|
M10×320mm |
2 |
本 |
|
|
| 連結ボルト-2 |
|
M10×220mm |
46 |
本 |
|
|
| 植生マット |
ヤシマット（木本類種子付） |
|
2.41 |
㎡ |
|
|
| 補助鉄筋 |
異径棒鋼 |
φ16mm×1,100mm |
2 |
本 |
|
|
| 合計 |
|
0.235m3 |
ウッディ柵H-1500 Aタイプ
| 名称 |
材料品質 |
規格寸法 |
数量 |
単位 |
材積 |
備考 |
| 横丸太-1 |
杉ロータリー加工丸太 |
φ100mm×1,800mm |
12 |
本 |
0.169 |
|
| 横丸太-2 |
〃 |
φ100mm×1,400mm |
1 |
本 |
0.011 |
|
| 基礎丸太 |
〃 |
φ100mm×1,750mm |
4 |
本 |
0.055 |
|
| 縦丸太 |
〃 |
φ100mm×1,677mm |
4 |
本 |
0.053 |
|
| 支え丸太 |
〃 |
φ100mm×1,760mm |
2 |
本 |
0.028 |
|
| 挟み丸太 |
〃 |
φ100mm×200mm |
2 |
本 |
0.003 |
|
| 筋違丸太 |
〃 |
φ100mm×1,200mm |
2 |
本 |
0.019 |
|
| プレスボルト |
|
M14×1,840mm |
2 |
本 |
|
|
| 連結ボルト-1 |
|
M10×320mm |
2 |
本 |
|
|
| 連結ボルト-2 |
|
M10×220mm |
62 |
本 |
|
|
| 植生マット |
ヤシマット（木本類種子付） |
|
3.60 |
㎡ |
|
|
| 合計 |
|
0.337m3 |
集落水源山地整備事業（雄和町館ヶ沢地区）
ウッディ柵H-500 Bタイプ
PDF（58KB）
ウッディ柵H-1000 Bタイプ
PDF（100KB）
ウッディ柵H-1500 Bタイプ
PDF（116KB）
材料表
ウッディ柵H-500 Bタイプ
| 名称 |
材料品質 |
規格寸法 |
数量 |
単位 |
材積 |
備考 |
| 横丸太-1 |
杉ロータリー加工丸太 |
φ100mm×1,800mm |
4 |
本 |
0.056 |
|
| 横丸太-2 |
〃 |
φ100mm×1,500mm |
1 |
本 |
0.012 |
|
| 基礎丸太 |
〃 |
φ100mm×820mm |
4 |
本 |
0.026 |
|
| 縦丸太 |
〃 |
φ100mm×721mm |
4 |
本 |
0.023 |
|
| 筋違丸太 |
〃 |
φ100mm×800mm |
2 |
本 |
0.013 |
|
| プレスボルト |
|
M12×700mm |
4 |
本 |
|
|
| 連結ボルト-1 |
|
M10×220mm |
20 |
本 |
|
|
| 連結ボルト-2 |
|
M10×320mm |
4 |
本 |
|
|
| 植生マット |
ヤシマット（木本類種子付） |
|
1.0 |
㎡ |
|
|
| 合計 |
|
0.129m3 |
ウッディ柵H-1000 Bタイプ
| 名称 |
材料品質 |
規格寸法 |
数量 |
単位 |
材積 |
備考 |
| 横丸太-1 |
杉ロータリー加工丸太 |
φ100mm×1,800mm |
8 |
本 |
0.113 |
|
| 横丸太-2 |
〃 |
φ100mm×1,300mm |
1 |
本 |
0.010 |
|
| 基礎丸太 |
〃 |
φ100mm×1,520mm |
4 |
本 |
0.048 |
|
| 縦丸太 |
〃 |
φ100mm×1,280mm |
4 |
本 |
0.040 |
|
| 支え丸太 |
〃 |
φ100mm×1,170mm |
2 |
本 |
0.018 |
|
| 挟み丸太 |
〃 |
φ100mm×250mm |
2 |
本 |
0.004 |
|
| 筋違丸太 |
〃 |
φ100mm×1,000mm |
2 |
本 |
0.016 |
|
| プレスボルト |
|
M14×1,300mm |
4 |
本 |
|
|
| 連結ボルト-1 |
|
M10×220mm |
44 |
本 |
|
|
| 連結ボルト-2 |
|
M10×320mm |
2 |
本 |
|
|
| 植生マット |
ヤシマット（木本類種子付） |
|
2.0 |
㎡ |
|
|
| 合計 |
|
0.249m3 |
ウッディ柵H-1500 Bタイプ
| 名称 |
材料品質 |
規格寸法 |
数量 |
単位 |
材積 |
備考 |
| 横丸太-1 |
杉ロータリー加工丸太 |
φ100mm×1,800mm |
12 |
本 |
0.169 |
|
| 横丸太-2 |
〃 |
φ100mm×1,300mm |
1 |
本 |
0.010 |
|
| 基礎丸太 |
〃 |
φ100mm×2,020mm |
4 |
本 |
0.064 |
|
| 縦丸太 |
〃 |
φ100mm×1,839mm |
4 |
本 |
0.058 |
|
| 支え丸太 |
〃 |
φ100mm×1,750mm |
2 |
本 |
0.027 |
|
| 挟み丸太 |
〃 |
φ100mm×250mm |
2 |
本 |
0.004 |
|
| 筋違丸太 |
〃 |
φ100mm×1,520mm |
2 |
本 |
0.024 |
|
| プレスボルト |
|
M14×1,850mm |
2 |
本 |
|
|
| 連結ボルト-1 |
|
M10×220mm |
2 |
本 |
|
|
| 連結ボルト-2 |
|
M10×320mm |
60 |
本 |
|
|
| 植生マット |
ヤシマット（木本類種子付） |
|
3.0 |
㎡ |
|
|
| 合計 |
|
0.356m3 |
